MÃ BẢN VẼ
68483

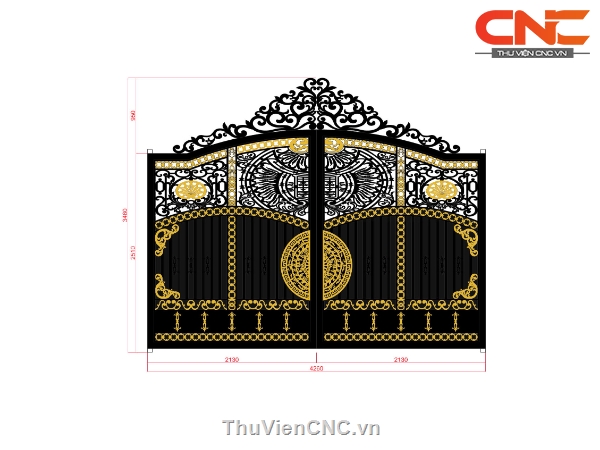

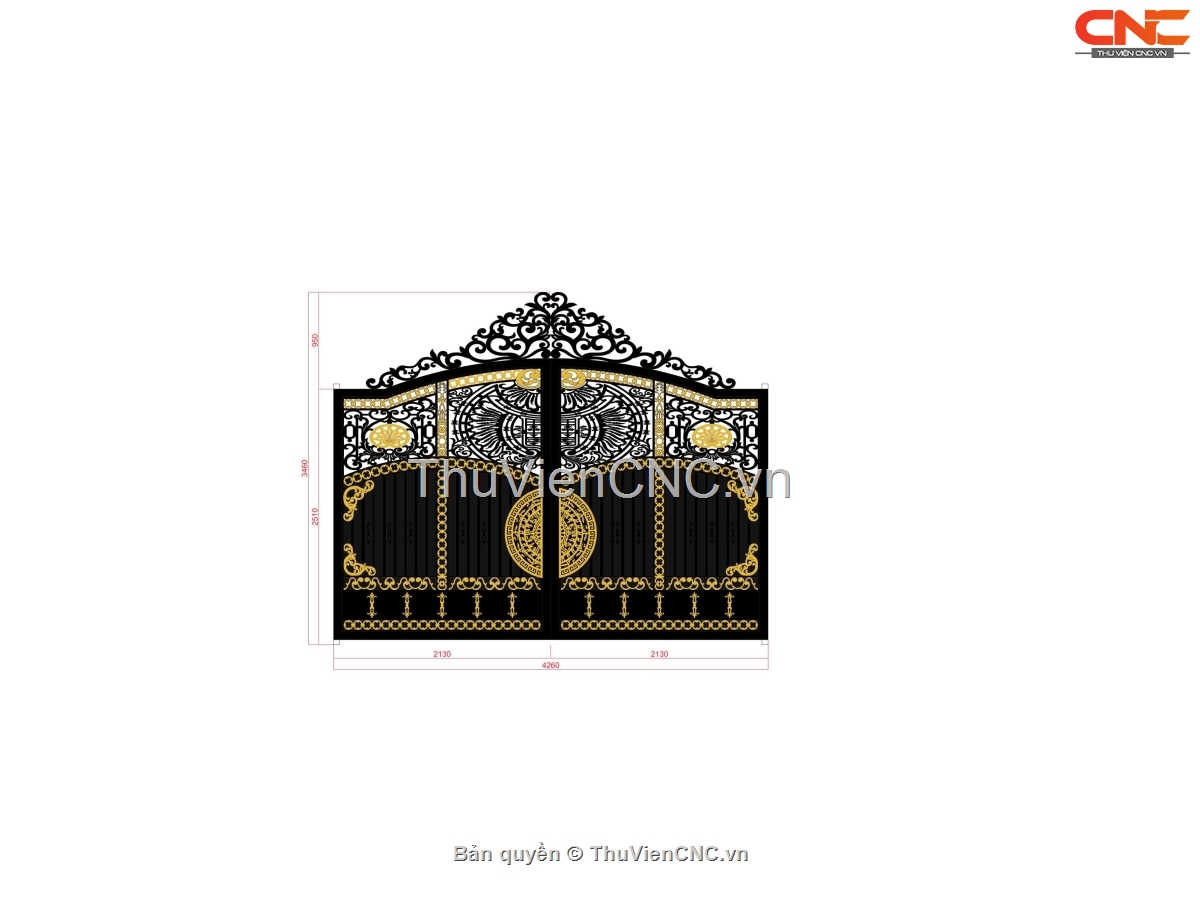

Cửa cnc hoa văn có nền file dxf

(1 Nhận xét) Viết đánh giá Bình luận: 0 Download: 0 Lượt xem: 2

Danh mục: Cổng

Loại file: Mẫu 2D

Ngày đăng: 31/3/2026

File download: CUA CONG CNC 83.dxf

Dung lượng file: 9.2 MB

CÔNG CỤ THIẾT KẾ:

Autocad (.dxf, .dwg)

Corel Draw (.cdr)

Jdpaint (.Jdp)

Artcam (.art)

Sketchup (.skp)

3dmax (.max)

File mẫu (.stl)

Illustrator (.ai)

Công cụ khác...

NGƯỜI ĐĂNG

(Hạng vàng)
Xem trang

Bản vẽ
74

Bộ sưu tập
0

Đánh giá (74)
5/5

Ngày tham gia
16/12/2023

Mô tả chi tiết

loại: cổng sắt cnc hai cánh, có nền liền (tấm nền kín phía sau/ trước hoa văn cnc) — vừa đảm bảo tính riêng tư, chống bụi gió, vừa giữ được hoa văn trang trí.
kích thước tham khảo: mỗi cánh rộng 1,0–1,6 m; chiều cao 1,8–2,4 m (có thể tùy chỉnh theo ô chờ).
hướng mở: vào trong hoặc ra ngoài theo yêu cầu công trình.

khung chính: thép hộp vuông/chữ nhật (ví dụ 80x40 mm hoặc 100x50 mm) dày 1.5–3 mm tùy kích thước xây dựng bản vẽ và yêu cầu chịu lực.
khung phụ: thép hộp nhỏ hơn hoặc dải thép bằng để cố định tấm nền và tấm cnc, tăng cứng cho cánh.
bản lề: 2–3 bản lề chịu lực mỗi cánh, bản lề có chốt an toàn, có thể dùng bản lề có khả năng điều chỉnh.
thanh gia cố ngang: đặt bên trong cánh để chống võng, khoảng 1–2 thanh ngang tùy chiều cao.

vật liệu tấm nền:
- tấm thép tấm lá (steel sheet) dày 1.0–3.0 mm: bền, dễ sơn, phù hợp khi cần an ninh và che kín.
- tấm alu (tấm nhôm hợp kim) dày 2–4 mm: nhẹ, chống gỉ tốt, dễ tạo lớp hoàn thiện giả gỗ hoặc màu theo thiết kế.
- tấm inox dày 1–2 mm: thẩm mỹ, chống rỉ, chi phí cao.
- tấm composite hoặc tấm nhựa kỹ thuật (hdpe, pvc foam) cho file biện pháp nhẹ, chống ồn, ít bị rỉ.
vị trí tấm nền: có thể đặt phía sau hoa văn cnc (nền kín sau tấm cắt cnc) hoặc phía trước (nền che hoàn toàn, hoa văn nổi trên nền) — thường đặt phía sau để hoa văn cắt lộ trên nền màu đối lập.
độ kín: nền kín hoàn toàn (không xuyên thấu) giúp tăng riêng tư và chống bụi, hoặc nền bán kín (khoét tỉ lệ lỗ nhỏ) để thoát gió.

tấm cnc: tấm thép cắt bằng laser/plasma hoặc tấm inox/alu/ton được gia công cnc với họa tiết mong muốn.
độ dày tấm cnc: 2–6 mm (phổ biến 3–4 mm cho thép), tùy yêu cầu thẩm mỹ và độ cứng.
kiểu hoa văn: hoa lá cổ điển, hoa văn tân cổ điển, họa tiết hình học hiện đại, sọc ngang/dọc cách điệu, hoặc cắt theo logo/hoa văn đặt riêng.
bố cục: hoa văn chính ở phần giữa, viền khung dày tạo điểm nhấn; phần nền làm màu đối lập để hoa văn nổi bật.

xử lý bề mặt: mạ kẽm nhúng nóng hoặc sơn lót chống gỉ, sau đó phun sơn tĩnh điện (powder coating) hoặc sơn dầu ngoài trời.
màu sắc phổ biến: đen mờ, nâu giả gỗ, đồng cổ, ghi xám, trắng kem. nền thường sơn màu tối để hoa văn sáng nổi bật, hoặc ngược lại theo yêu cầu.
kỹ thuật sơn: sơn 2 lớp (lót + hoàn thiện) hoặc sơn 3 lớp cho dự án ngoài trời ven biển.

khóa: khe khóa âm, khóa chốt ngang hoặc khóa điện tử/vân tay/remote nếu tích hợp motor.
chốt âm dưới/ trên để cố định cánh.
motor cổng tự động: 24v/230v, điều khiển từ xa, cảm biến an toàn photocell, dừng khi gặp chướng ngại.
tay nắm/ nắm kéo: tay nắm âm hoặc tay nắm nổi theo phong cách.
lỗ thông gió/ lưới: có thể bố trí khe thoáng nhỏ trên nền để thông khí mà vẫn kín đáo.

trọng lượng lớn hơn nếu dùng tấm thép dày => cần bản lề và khung chịu lực tốt, chi phí lắp đặt cao hơn.
nếu nền kín hoàn toàn, thoáng khí kém — cần bố trí khe thoát gió hoặc lỗ nhỏ để tránh gió áp lực lớn.
bảo trì: nền kim loại cần chống rỉ, sơn định kỳ ở môi trường khắc nghiệt.

mố trụ: trụ bê tông hoặc trụ sắt có bu-lông neo m12–m16, chiều sâu trụ neo phù hợp.
độ phẳng ô chờ: đo chính xác chiều cao từ nền hoàn thiện, đảm bảo khoảng hở đáy 2–5 cm (tùy yêu cầu).
cân bằng cánh: điều chỉnh bản lề để giảm momen chịu lực.
hệ chốt và khóa: lắp chốt âm dưới/ trên, kiểm tra hoạt động đóng mở, bổ sung cơ cấu chống xô nếu cần.

hiện đại: nền màu tối, tấm cnc họa tiết hình học lớn, khung tối giản, tay nắm âm.
tân cổ điển: nền giả gỗ hoặc màu kem, hoa văn uốn lượn, viền khung dày, chóp trang trí.
công nghiệp/ tối giản: nền tấm thép phẳng, khe thoáng ngang, hoa văn cắt hình chữ nhật/ sọc.

kích thước ô chờ (chiều rộng tổng, chiều cao), vị trí bản lề, chiều cao từ nền hoàn thiện.
vật liệu mong muốn cho nền và tấm cnc.
mẫu hoa văn hoặc đặc biệt tham khảo.
yêu cầu về khóa, motor tự động, cảm biến an toàn.
màu sắc và yêu cầu hoàn thiện bề mặt.
