MÃ BẢN VẼ
71621

Cổng 4 cánh vạn sự như ý cực đẹp tứ quý tùng

(1 Nhận xét) Viết đánh giá Bình luận: 0 Download: 0 Lượt xem: 4

Danh mục: Cổng

Loại file: Mẫu 2D

Ngày đăng: 29/6/2026

File download: kk.rar

Dung lượng file: MB

CÔNG CỤ THIẾT KẾ:

Autocad (.dxf, .dwg)

Corel Draw (.cdr)

Jdpaint (.Jdp)

Artcam (.art)

Sketchup (.skp)

3dmax (.max)

File mẫu (.stl)

Illustrator (.ai)

Công cụ khác...

NGƯỜI ĐĂNG

cnc pro

(Hạng vàng)
Xem trang

Bản vẽ
962

Bộ sưu tập
0

Đánh giá (968)
5/5

Ngày tham gia
25/8/2022

Mô tả chi tiết

Sở hữu ngay file thiết kế CNC mẫu cổng 4 cánh chia ô đối xứng đỉnh cao, kết hợp hoàn hảo giữa bộ chữ thư pháp "Vạn Sự Như Ý", nửa vầng trống đồng Đông Sơn cổ kính, tranh Tùng Hạc Diên Niên và hệ hoa văn chân cổng hình học đan xen vững chãi.

Đối với các công trình biệt thự, nhà phố hiện đại, một bộ cổng sắt tấm được phân chia bố cục ô hộc rõ ràng luôn mang lại kết cấu cơ học chắc chắn và sự bề thế cho mặt tiền. Chúng tôi xin chia sẻ đến quý xưởng file DXF CNC mẫu cổng 4 cánh trong file 9.jpg – bản vẽ vector chuẩn chỉnh kỹ thuật, kết hợp nhuần nhuyễn giữa yếu tố truyền thống và các khối mảng hiện đại.

1. Ý nghĩa họa tiết trên mẫu thiết kế (Theo file 9.jpg)

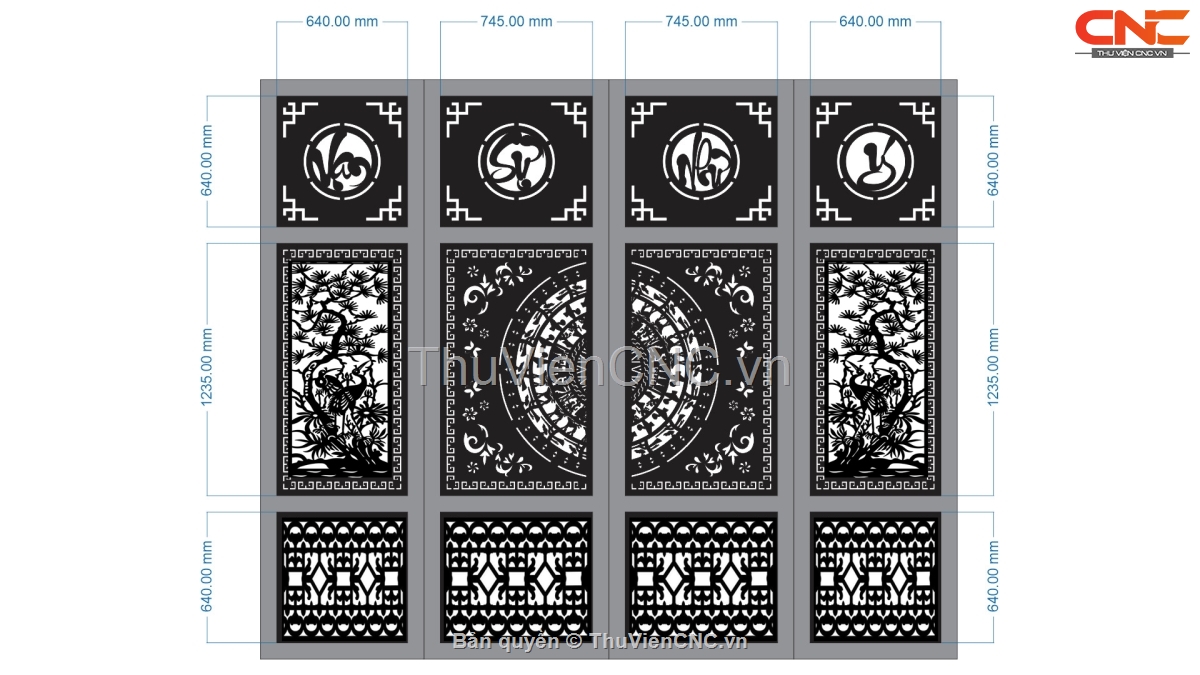

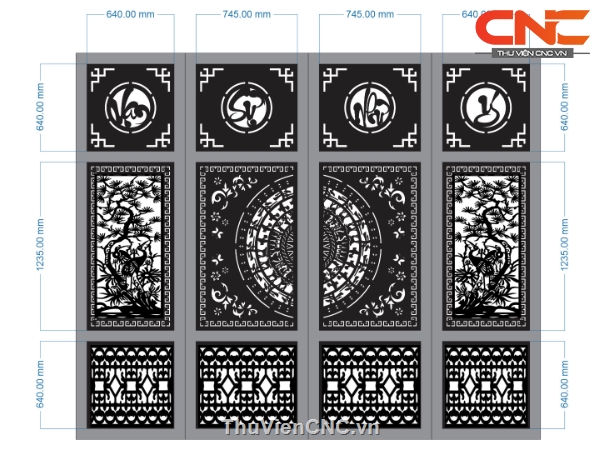

Bản vẽ mang cấu trúc chia 3 tầng ô hộc đối xứng hoàn hảo trên cả 4 cánh cổng, bao gồm các họa tiết thực tế xuất hiện trên mẫu:

Hàng ô thoáng trên cùng (Bộ chữ Vạn Sự Như Ý): Gồm 4 ô vuông kích thước hình học ( $640.00\times640.00\text{ mm}$ và $745.00\times640.00\text{ mm}$ ). Mỗi ô chứa một chữ thư pháp nằm trong vòng tròn bao quanh bởi hoa văn góc vuông kẻ chỉ, lần lượt tạo nên bộ chữ "Vạn - Sự - Như - Ý" cầu chúc vạn điều hanh thông, cát tường.
Tầng pano giữa (Trống đồng và Tranh Tùng Hạc):
- Hai cánh giữa: Khi khép lại tạo nên họa tiết trống đồng Đông Sơn cổ kính (với vòng tròn đồng tâm, chim lạc và các hoa văn hình học đặc trưng), bao bọc xung quanh bởi các dải hoa lá uốn lượn và những chú bướm mềm mại đang bay.
- Hai cánh biên hai bên: Tái hiện bức tranh phong thủy "Tùng Hạc Diên Niên" tinh tế với cây tùng cổ thụ tán lá sum suê và cặp chim hạc thanh cao bám trụ vững vàng, tượng trưng cho sự trường thọ, ý chí kiên cường và gia đạo bình an. Khung bao quanh tranh được cách điệu bằng đường viền vạn tự chạy dọc liên tục.
Hàng pano chân cổng (Hoa văn hình học đan xen): Cả 4 ô hộc dưới cùng ( $640.00\text{ mm}$ ) đều được bố trí hệ hoa văn đối xứng dạng lưới mắt cáo kết hợp các khối hình thoi đan xen vững chãi, mang lại kết cấu chịu lực chắc chắn cho phần chân cổng.

2. Đặc điểm nổi bật của file CAD

Bản vẽ được tối ưu kỹ lưỡng trên phần mềm chuyên dụng, xử lý triệt để các rủi ro kỹ thuật cho anh em thợ vận hành máy:

Nét cắt liền mạch, không bị hở nét: Toàn bộ chi tiết nhỏ như tán lá tùng, lông chim hạc, ký tự thư pháp hay hệ lưới hoa văn chân cổng đều khép góc hoàn toàn.
Không lo đứt hay rụng chi tiết: Khoảng cách giữa các đường cắt (phần phôi sắt giữ lại) được phân bổ khoa học, đảm bảo khi gia công tấm lớn dưới nhiệt độ của bép cắt không bị biến dạng hay cháy rụng.
Hạn chế tối đa lỗi khi xuất đường cắt: File sạch, đã lọc bỏ các điểm neo thừa (node rác), giúp phần mềm camming nhận diện đường chạy bép mượt mà, cắt nhanh, ít xỉ và bảo vệ tuổi thọ bép cắt.

3. Ưu điểm khi sử dụng file cho gia công CNC

Tiết kiệm thời gian thiết kế: Bạn chỉ cần tải file về là có thể đưa thẳng vào sản xuất mà không mất hàng giờ để đồ lại nét từ hình ảnh hay chỉnh sửa file lỗi.
Dễ dàng chỉnh sửa kích thước: Là file gốc chất lượng cao, xưởng có thể linh hoạt nới rộng hay thu hẹp theo kích thước lọt lòng thực tế tại công trình của khách mà không lo méo hoa văn hay vỡ hình (Kích thước mẫu chuẩn trong ảnh: Ô biên rộng $640.00\text{ mm}$ , ô giữa rộng $745.00\text{ mm}$ , chiều cao pano giữa $1235.00\text{ mm}$ ).
Dễ dàng xuất sang DXF, DWG: Định dạng file chuẩn, tương thích mượt mà với AutoCAD và các phần mềm xuất cam thông dụng như SheetCAM, CypCut,...
Phù hợp nhiều khổ máy CNC: Sử dụng tối ưu cho cả dòng máy Mẫu CNC cắt Plasma và File cắt Laser fiber tấm lớn.

4. Đối tượng phù hợp sử dụng file

Các xưởng gia công CNC sắt mỹ thuật, cơ khí, cửa cổng tấm lớn.
Anh em thợ cơ khí lành nghề muốn làm giàu kho tư liệu mẫu của xưởng nhằm tăng tốc độ báo giá và sản xuất, chốt hợp đồng nhanh chóng.
Các đơn vị thầu xây dựng, công ty thiết kế kiến trúc cần file cad chuẩn để lên phối cảnh ngoại thất 3D cho chủ đầu tư duyệt.

5. Kết luận đánh giá tổng thể mẫu

Mẫu thiết kế cổng trong file 9.jpg ghi điểm nhờ sự cân bằng hoàn hảo về cả mặt thẩm mỹ lẫn kết cấu cơ học. Việc sử dụng hoa văn hình học cứng cáp ở chân cổng làm bệ đỡ cho phần tranh Tùng Hạc mềm mại và trống đồng uy nghiêm ở giữa tạo nên một layout có nhịp điệu, kín đáo vừa đủ nhưng vẫn đảm bảo độ thông thoáng đón khí. Đây chắc chắn là giải pháp nâng cao hiệu suất gia công và mang lại giá trị thương mại vượt trội cho mọi xưởng CNC!
